CS7206A/CS7206B

芯片描述

CS7206 是具有直接驱动 LCD 功能的 3 位半 A/D 转换电路。包含七段译码器、显示驱动器、参考源和时钟系统。芯片内部集成了精密带隙基准源,有输入阻抗高、低温漂、外围元件少、抗干扰能力强等优点。单片电路就可实现整个数字表头的功能。CS7206 可以组装成各种体积小、重量轻、便于携带的数字仪表,也可用于数控系统。

芯片特点

具有通断测试报警功能   具有显示保持功能,CS7206A 为电平触发,CS7206B 为边沿触发
内部自动调零,各量程零输入时,读数均为零   差动输入和参考源,输入阻抗高
可直接驱动 LCD   内部噪声低,显示稳定
输入电流低(1pA),低功耗(10mW)   内置精密带隙基准源,温度漂移低。
自动极性识别,在零附近也能正确反映极性。   通过内部模拟开关实现自动调零和自动极性显示
整机组装方便,所需外围元件少。   典型封装形式:DIP40、QFP44、LQFP44、DIE

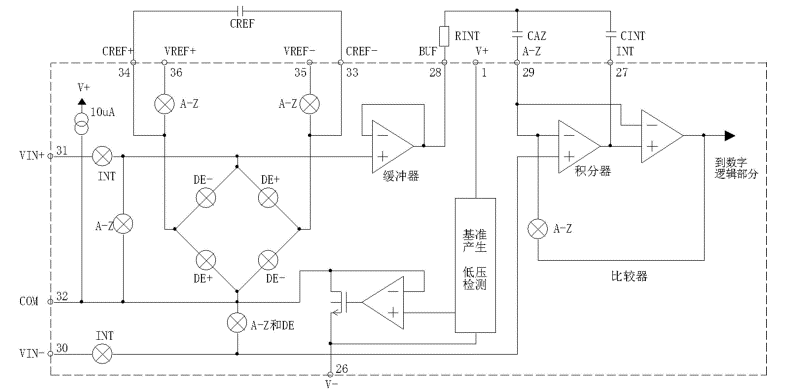

芯片框图
