无锡芯福瑞微电子有限公司

CS7125

芯片描述

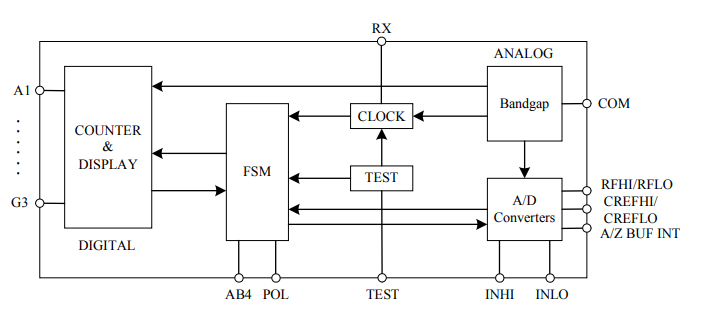

CS7125 是具有直接驱动 LCD 功能的 3 位半 A/D 转换电路。包含七段译码器、显示驱动器、参考源、内部时钟发生器。芯片内部集成了精密带隙基准源，有输入阻抗高、低温漂、外围元件少、抗干扰能力强等优点。单片电路就可实现整个数字表头的功能。
用 CS7125 可组装 3V 电池供电的数字表头和数字万用表，是替代 9V 电源产品 CS7106的升级产品。CS7125 支持通断测试报警功能，为适应国际和国内数字多用表 2009年新的技术标准，CS7125 在高压测量状态下输出特定的溢出显示，用户可以选择250/400/500/600/700/750/1000/2000 档位溢出指示。CS7125 可以组装成各种体积小、重量轻、便于携带的数字仪表，也可用于数控系统。

芯片特点

○	完全兼容 CS7124 功能	○	具有通断测试报警功能
○	具有背光锁定功能（CTRL 悬空为边沿触发，CTRL 接电源为电平触发）	○	具有数据保持功能（CTRL 悬空为边沿触发，CTRL 接电源为电平触发）
○	内部集成蜂鸣器驱动电路，支持蜂鸣报警功能	○	250/400/500/600/700/750/1000/2000 档位溢出指示
○	典型封装形式：QFP44/LQFP48/DIE
