SF2613

芯片描述

SF2613是一种通用单芯片LCD驱动电路,可驱动144段字符或图形。能和大多数微处理器/微控制器兼容,并通过双线总线通讯。主要应用于驱动点阵式LCD显示屏。

芯片特点

工作电压 2.5V~5.5V   液晶驱动输出:Common 输出4线,Segment 输出36线
内置显示RAM 容量:36*4=144bit   双线总线接口(SCL,SDA)
内置振荡电路   内置液晶驱动电路:1/4 duty,1/2、1/3偏置可选
内置 Buffer AMP   低功耗设计
内置等待模式   内置上电复位电路
内置闪烁功能   封装形式:TSSOP48 / LQFP48

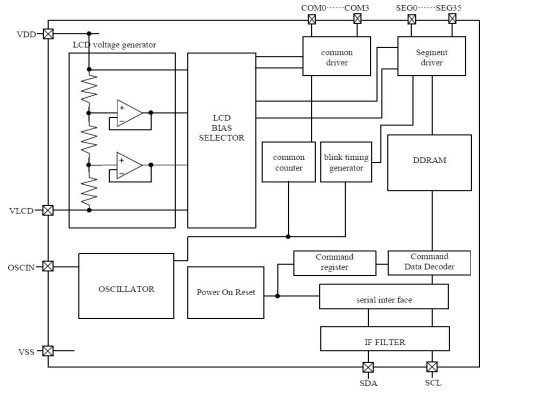

芯片框图
