SF16C23

芯片描述

SF16C23是一款标准I2C接口通讯LCD控制/驱动芯片。该芯片提供1/4占空比和1/8占空比两种显示模式。1/4占空比模式多驱动224点(56×4),1/8占空比模式多驱动416点(52×8)。SF16C23内置时钟发生器、LCD偏置电压产生模块和LCD驱动电压跟随器以及标准的I2C接口。

芯片特点

工作电压:2.4~5.5V   标准I2C总线接口
低功耗   多种闪烁模式
读/写地址自动增加   内部32kHz RC振荡器
16级VLCD电压可调   显示模式:
56×4模式:56 SEG×4 COM
52×8模式:52 SEG×8 COM
偏置电压:1/3或1/4;占空比:1/4或1/8   52×8位显示数据寄存器
带电压跟随器的内部LCD偏置发生器   可通过外置电阻调整LCD驱动电压
封装形式:LQFP48/LQFP64

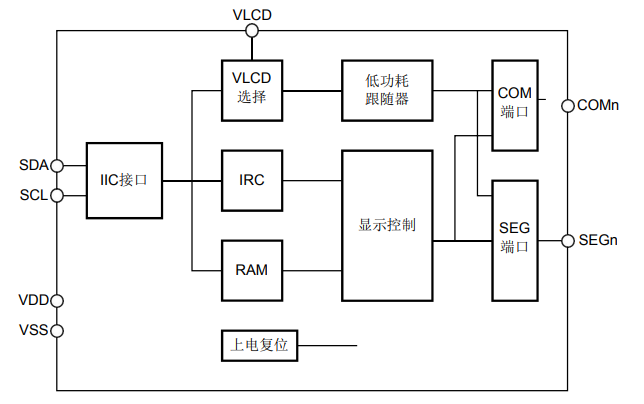

芯片框图
