芯片描述
SFM8P7722 本电路是一款内置有 4k×16-bitOTP 程序存储器的高性能低功耗的 8 位微控制器，内置有 8 通道、14-bit ADC，低噪声放大器及 4×20 LCD 显示驱动电路，主要用于厨房秤、人体秤、血糖计、传感器计量等。芯片特点
| ○ | 八位微控制器，37 条单字指令 | ○ | 内置 4k16-bit OTPROM，256-byte RAM | |
| ○ | 8 级硬件堆栈 | ○ | 外部晶体振荡器：32768Hz | |
| ○ | 内置振荡器：1MHz | ○ | 24 个双向输入输出口（包括蜂鸣输出和 PDM 输出） | |
| ○ | 两个 PDM（脉冲密度调制）输出 | ○ | 蜂鸣输出 | |
| ○ | I2C 串行 IO 端口（从控制器模式） | ○ | 420 LCD 驱动器 | |
| ○ | 8 个中断源（5 个外部中断，3 个内部中断） | ○ | 看门狗定时器 | |
| ○ | 内置低压复位及低压检测电路 | ○ | 8 通道 14 位全差分 ADC（输出速率和分辨率可编程） | |
| ○ | 1 个带斩波器的低噪声运算放大器 | ○ | 内部硅温度传感电路 | |
| ○ | 内置电荷泵倍压电路和稳压电路（输出 3.75V） | ○ | 内置带隙基准参考电压 | |
| ○ | 封装形式：DIE、QFP100 |

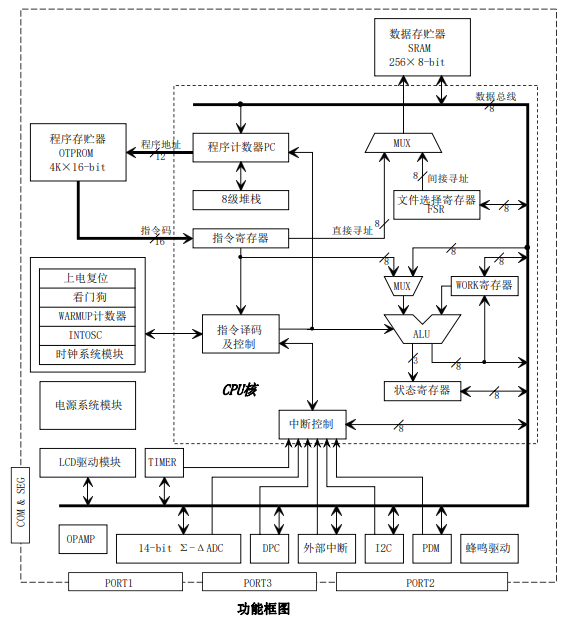

芯片框图
