SFM8P6613

芯片描述



带18位∑ΔADC的8位微控制器

芯片特点

8位精简指令集,共有66个指令   2.2V~3.6V工作电压范围,-40℃~85℃工作温度范围
外部石英震荡器及内部高精度RC震荡器,6种CPU工作时脉切换选择,可让使用者达到省电规划
运行模式300uA@2MHz
待机模式3uA@32KHz
休眠模式1uA
  4KWord OTP(One Time Programmable)Type程式存储器,256Byte数据存储器
掉电和看门狗定时器,可防止CPU进入死机模式   18bit全差动输入ΣΔADC模拟数字转换器
内置PGA(Programmable Gain Amplifier),有1/4、1/2、1…128倍10种输入信号放大倍率选择
内置高阻抗输入缓冲器(32以上输入倍率不适用)
内置绝对温度传感器
超低输入噪声(<1uVpp)运算放大器,可提供高输出阻抗小信号的放大及小电流的电压转换   1.0V的内部模拟电路共地电压源,具有Push-Pull驱动能力,可提供传感器驱动电压
LVD低电压检测功能具14段检测电压设置与外部输入电压检测功能   模拟电压源VDDA可选择4种不同输出电压,具有10mA稳压电源输出能力
4×20 LCD液晶驱动器
Static、1/2、1/3、1/4 Duty及1/3 Bias软件选择
内置电荷泵稳压线路,提供4种LCD偏压
  8位定时器A
16位定时器B,具有捕捉/比较功能   8位定时器C,具有PWM/PFD波形产生功能
串行通讯SPI   支持6级堆栈

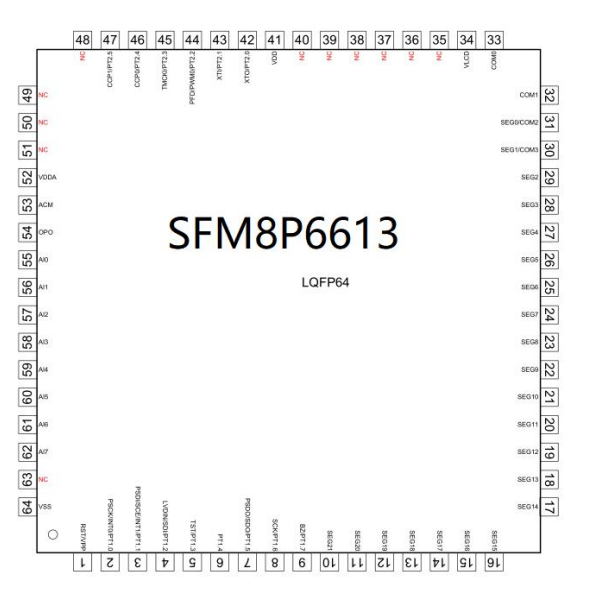

芯片框图
