SF1621

芯片描述

SF1621 是一款标准I2C接口通讯LCD控制/驱动芯片。该芯片提供1/4占空比和1/8占空比两种显示模式。1/4 占空比模式多驱动80点(20×4),1/8占空比模式多驱动128点(16×8)。
SF1621 内置时钟发生器、LCD偏置电压产生模块和LCD驱动电压跟随器以及标准的I2C接口。

芯片特点

工作电压:2.4~5.5V   标准I2C接口
低功耗   多种闪烁模式
读/写地址自动增加   内部32kHz RC振荡器
16级VLCD电压可调   显示模式:
20×4 模式:20 SEGs和4 COMs
16×8 模式:16 SEGs和8 COMs
偏置电压:1/3或1/4;占空比:1/4或1/8   16×8 位显示数据寄存器
带电压跟随器的内部LCD偏置发生器   LCD帧频可选:80Hz或160Hz
可通过外置电阻调整LCD驱动电压   封装形式:SOP16/SOP20/SOP24/SOP28

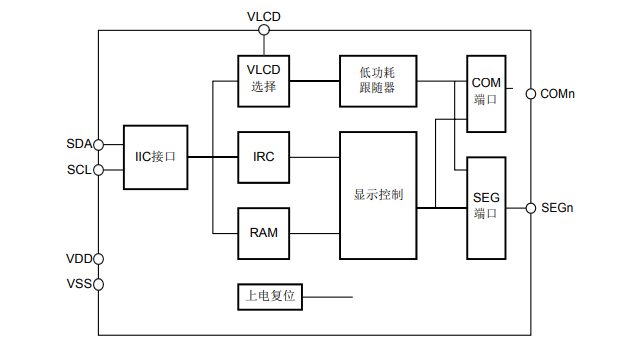

芯片框图
